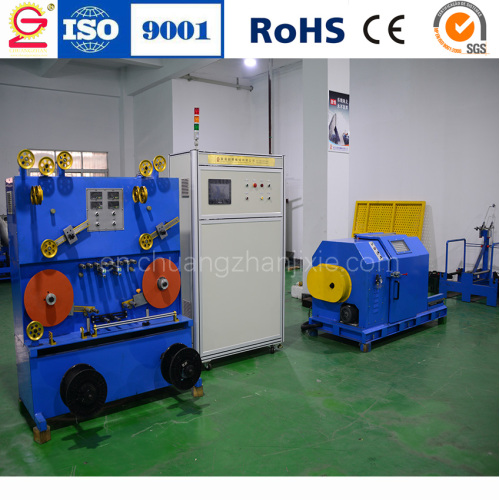

Type-C 3.1 绕线、编带、烧结一体机

获取最新价格

最小订单:

现在联系

产品描述

包装和交付

The file is encrypted. Please fill in the following information to continue accessing it

产品描述

为什么Type-C生产线在工艺分离的情况下会陷入困境？

在 USB Type-C 3.1 电缆制造中，真正的挑战很少是单个步骤。这种情况通常发生在绕线、绝缘包覆和热处理由不同工位进行时。一旦材料离开一个流程并进入另一流程，即使是很小的张力变化或重新定位偏移也会影响信号稳定性和最终一致性。

Parameter	Specification
Applicable Wire Diameter	0.2-35mm, covers most common wire sizes
Taping Rotation Speed	Max 3000rpm for partial models, variable frequency speed control
Taping Head Quantity	Standard 2 heads, multi-head customization available for premium models
Max Line Speed	Up to 60m/min, varies by model
Tape Reel Size	Inner hole Φ76mm, reel outer diameter Φ300mm, tape width 6-30mm, reel length approx 300mm

在许多工厂中，这就是为什么操作员开始将工作流程视为连续成型系统而不是孤立的阶段。一些生产线不再依赖多台独立的机器，而是转向集成设置，其中包装和绝缘控制就像一个单一的协调过程。在这种布局中，传统的电缆缠绕系统逐渐被更加同步的生产逻辑所取代，特别是对于几何稳定性比速度本身更重要的高速数据电缆。

当缠绕、编带和烧结统一时，实际会有何改进？

当这三个过程分开时，每个阶段都会引入自己的变化：卷绕张力漂移、编带错位和不均匀的热粘合。随着时间的推移，这些小偏差会累积，并且只会在稍后的电气测试或现场性能中显现出来。

通过将所有阶段保持在一个受控流中，材料永远不会失去其参考位置。缠绕部分设置稳定的张力，绝缘包裹阶段遵循相同的对齐路径，烧结部分锁定结构而不破坏连续性。在线束式生产环境中，这种行为通常与先进的线束包带机工作流程进行比较，其中一致性更多地取决于流程对齐而不是单个机器速度。

为什么这种结构对于高速数据电缆制造很重要？

USB Type-C 3.1 电缆需要的不仅仅是装配精度。它们依赖于稳定的层几何形状、一致的绝缘厚度以及在长期生产过程中可重复的结构形成。一旦变化进入工艺链，就会影响信号性能和长期可靠性。

Component	Description
Payoff Stand	End-shaft design, fits reels 300-500mm or larger; equipped with tension control, auto loading optional
Straightener Table	High-precision roller straightening unit to keep cable straight for uniform & tight taping
Taping Main Machine	Core unit with high-precision taping mechanism, premium materials, advanced drive & control system
Traction Device	Track or wheel type, stable adjustable traction force with overload protection
Take-up & Arranging Stand	Winds taped cable, reel size matched with payoff reel; traversing system ensures neat winding
