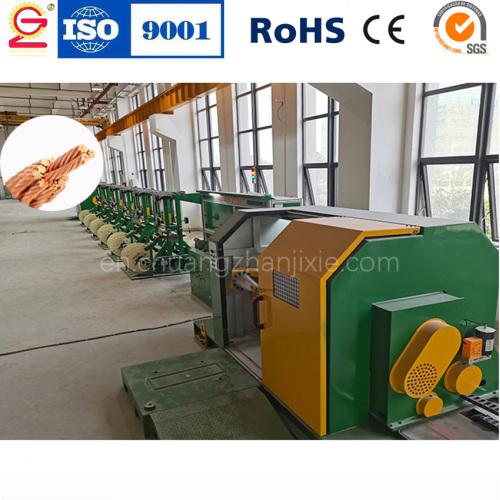

800悬臂式高速单股绞线机

适用于中型和大型电缆生产的高速扭绞解决方案

800悬臂式高速单股绞线机专为需要稳定芯线绞合和平稳生产性能的电缆制造商而设计。适用于各种缆芯扭绞应用，也可与退扭装置配合用于数据电缆生产。该机支持线径从Φ1.5mm到Φ4.0mm，成品绞线直径从Φ4mm到Φ12mm。

Item	Specification
Application	Core wire twisting for general cables; compatible with data cables with untwister linkage
Processing Range	Core wire Φ1.5–4.0mm, finished twisted wire Φ4–12mm
Working Speed	Rated 600RPM
Twist Pitch	50–400mm, computer adjustable
Twist Direction	Left, Right, S/Z switchable
Take-up Reel	Φ1000mm
Structure	6-head magnetic powder pay-off frame, bundling frame, horizontal taping machine, Φ800 cantilever twister
Tension Control	2.5kg magnetic powder tension control
Drive & Structure	20HP Siemens main motor, Yaskawa inverter, oil electric lifting reel, Taiwan ball screw traversing
Control System	Siemens 10'' touch screen + PLC, PID automatic adjustment, MES interface, data storage & fault display
Safety Device	Broken belt detection, door interlock protection

作为高速800悬臂绞线机，通过计算机控制系统支持50mm至400mm的捻距调节。操作人员可以根据不同的电缆设计，轻松地在左、右、S、Z模式之间切换扭转方向。 Φ1000mm收线盘设计还有助于减少连续生产过程中频繁更换卷盘。

稳定的张力控制和灵活的电缆处理

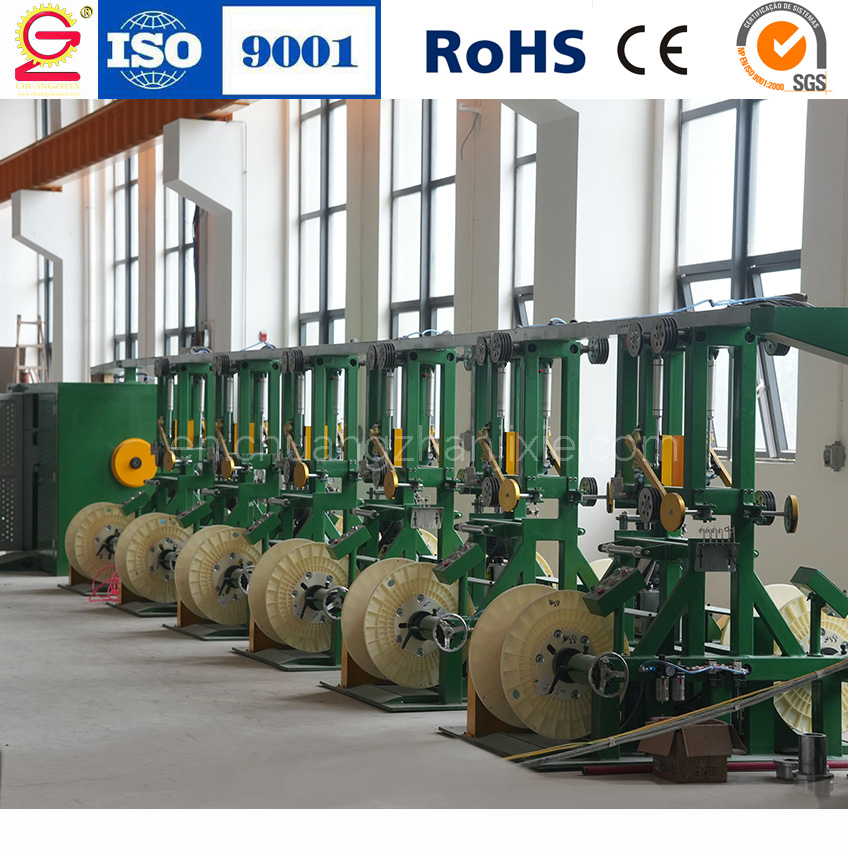

该机配备6头Φ500-630mm磁粉放线装置，采用2.5kg磁粉张力控制，保持运行过程中送线稳定。

wire stranding machine|cable stranding machine

Φ800悬臂结构采用20HP西门子主电机和安川变频器，支持在600RPM正常工作转速下平稳运行。液压升降系统使悬臂线轴装卸方便，台湾滚珠丝杆横移系统保持电缆排列整齐。这种设计使该设备成为寻找实用绞线机用于中型和大型电缆生产的制造商的合适选择。

高效电缆制造的智能控制

该生产线包括收线系统、卧式中心绕包机组、Φ800悬臂加捻工段和电脑控制柜。西门子 10 英寸触摸屏和 PLC 系统允许操作员直接从界面设置加捻参数、缠绕设置和生产数据。 MES通讯功能还可以帮助工厂保存生产记录并更轻松地管理设备信息。

具有PID自动调节、断带检测和安全门保护，有助于在长时间生产周期中保持稳定运行。作为创展电缆制造解决方案的一部分，该设备可以与其他绞线机系统及相关生产设备集成，以满足不同的电缆加工需求。也适合需要配置灵活、操作简便的绞线机的客户。

为什么选择创展

创展专注于电线电缆生产设备，为全球电缆制造商提供定制化解决方案。从机械结构设计到电气控制系统，公司专注于打造匹配不同电缆规格和工厂要求的设备。

我们拥有一支经验丰富的技术团队，拥有自主核心技术，拥有超过36项专利和认证，并被授予“高新技术企业”称号。我们的产品服务于医疗器械、机车车辆、5G通信、自动驾驶等广泛领域。凭借经验丰富的工程师、严格的生产管理以及与西门子、安川等值得信赖的零部件供应商的合作，创展帮助客户提高生产效率并保持稳定的产品质量。
