电机铜线焊接数据线电缆绞线机

获取最新价格

最小订单:

现在联系

产品描述

包装和交付

产品描述

包装和交付

The file is encrypted. Please fill in the following information to continue accessing it

产品描述

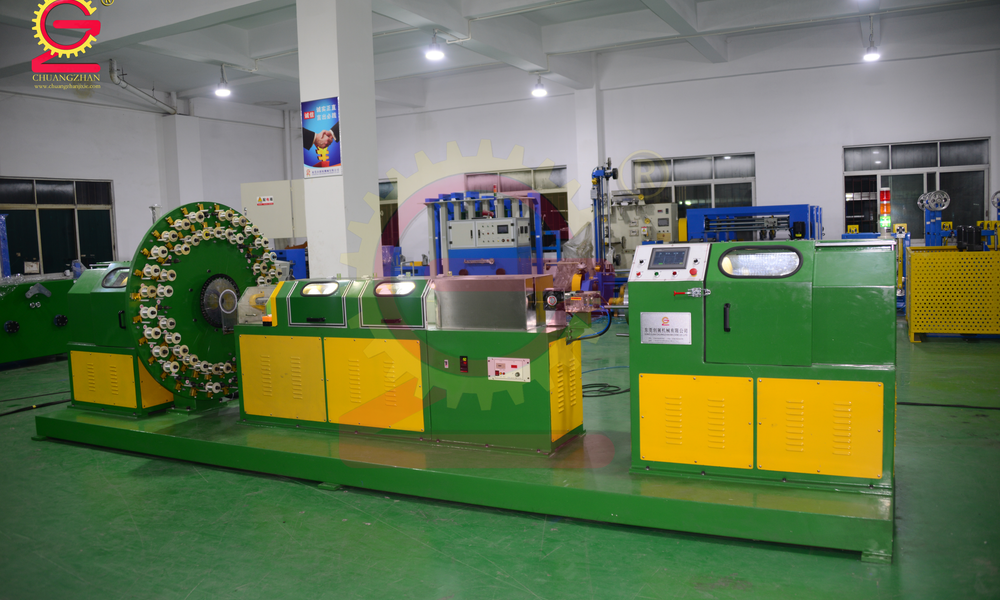

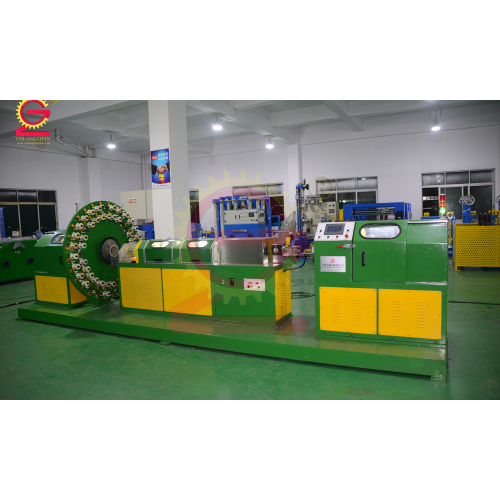

绞线机是电线电缆制造行业用于将多根铜线或铜芯绞合成束或绞股的专用设备。束绞或绞合是增强铜线的柔韧性、强度和导电性的关键工艺，使其适用于各种应用。

1、适用范围：630-1250mm主要用于医疗电缆、数据线、HDMI、DVI、USB、同轴电缆、光纤、电动车充电电缆、高频数据高压电缆、CAT5、CAT5E、CAT6、CAT6A、CAT7、CAT7A、CAT8网络线等多芯高端电缆。

2. 规格

参数/设备

630

800

1000

1250

转速（最大）

1000

600

550

400

芯线规格

Ф0.6-2.5毫米

Ф0.6-4.0mm

Φ0.5-Φ3mm

φ0.9-5.0mm

绞线直径

最大Φ10mm

Ф12mm（最大）

Φ16mm

Φ30mm（最大）

捻距范围

15-150mm/

20-200毫米

20mm-200mm/

30mm-300mm

20-200毫米

40毫米-400毫米

包带机速度

2500

2000年

1500

放线卷轴

φ500mm

φ500～630mm

φ300-350mm

φ630mm

收起卷轴

φ630mm

φ800mm

φ1000mm

φ1250mm

扭转方向

左、右、S、Z方向可选

S、Z方向可选

左、右、S、Z方向可选

3、机器主电机品牌（均为国际一线品牌）

* 电机：西门子（德国）电机配安川变频器+PG矢量控制

* 人机界面：西门子彩色触摸屏（10英寸）+西门子

可编程控制器

* PLC及控制模块：西门子

* 低压电器元件：SIEMENS、OMRON、日本安川

4、特点：

① 放线系统：机器通常有一个放线系统，从单个线轴或线轴上送入多根铜线

进入搁浅区。

②绞合部分：本机可根据所需规格调整绞合节距和方向。

③张力控制：适当的张力控制可以保证绞合均匀，防止捆扎过程中断丝。

④速度控制：机器允许操作者调节绞合速度以达到所需的绞合密度

和整体线材性能。

⑤收线系统：经过捆扎处理后，将多股铜线缠绕到线轴或线轴上，以便进一步缠绕。

加工或包装。

⑥ 控制面板：控制面板使操作员能够设置和监控各种参数，如绞合设置、

张力和速度。

⑦ 安全功能：绞线机设有安全联锁装置、急停按钮和防护罩，确保绞线机的安全。

操作人员在操作过程中的安全。

⑧ 定制化：机器可适应多种线径、线数和绞合配置，使其

适用于品牌等不同应用。
